聚能煤气热值分析仪

煤气在线热值分析系统  混合煤气在线热值分析仪

      聚能煤气热值分析仪、电石炉气、焦炉煤气、转炉煤气、高炉煤气、有色金属煤气——焦炉煤气中的氢气、甲烷、一氧化碳；转炉煤气中的氢气、一氧化碳；高炉煤气中的氢气、甲烷、一氧化碳等；电石炉气中氢气、一氧化碳、甲烷等可燃气体，监测气体的热值就是可燃气体充分燃烧后释放的热值对后工艺和应用很重要
TR-9200型煤气分析仪系统是根据炼钢厂、焦化厂、有色金属厂、密闭式电石厂等其他行业具体工况参数和要求，采用西安聚能公司成熟的分析控制技术和创新取样预处理技术的基础上而进行针对性设计的，具有水平。

本系统主要由取样单元、预处理单元、分析单元、标定单元、控制单元几部分组成，本系统与升、降罩或引风机提供信号控制联锁，冶炼时连续监测转炉煤气中的CO、CH4、H2等气体浓度和热值。。
该系统适用于各种规格的煤气分析仪低温端引风机出口、柜前、柜后，除尘设备前后可连续在线分析煤气中CO、CH4、H2等气体浓度和热值。。
TR-9200煤气分析仪是一种安全可靠、取样真实、响应快、分析精度高的煤气分析系统设计方案。
1．适用范围: 该系列装置适用于任何煤气过程气体系统的自动分析。
2．适用工况: a.气体含尘量：≤600g/Nm3 b.介质温度：20～800℃ c.介质压力：－10kPa～＋10kPa
3．现场必备公共设施： a.电 源：～220V±10% 50Hz±10% b.压缩氮气：0.4～0.6Mpa（无油无水）
4．系列装置组件外型尺寸、安装与配管配线 本系统装置按“交钥匙”工程设计，除取样器外气样预处理单元、控制单元、分析单元全部置于分析柜内，出厂前已经调试好，现场只需用户安装外围电源、气源等公共设施。
5．主要技术参数： a.结构形式：采取分析柜结构。分析仪表单元、预处理单元、控制联锁单元等组装在分析柜内。 b.取样方式：电半热干法直接采样式。 c.分析参数及测量范围： CO：0～85% CH4：0～100% H2：0～30% d.供电方式：～220V 50Hz e.粉尘过滤精度：0.1u f.PLC智能化控制，具有自动取样和取样管道、取样探头及过滤器自动吹扫防堵，部分故障诊断和报警。 g.系统响应时间：15S h.系统维护周期：＞180天（视粉尘情况）
系统组成：

混合煤气在线热值分析仪预处理单元:由特殊液体过滤器（洗涤槽、雾过滤器、除硫器等效组件来完成净化焦油、萘等成份的中间级净化处理；由冷凝器、蠕动排液泵、脱流器、精细过滤器等组成来完成精细级的净化处理；由特制耐腐抽气泵、流量控制器等组成样品的取气和稳压稳流工作。确保煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤精度可达0.1μ。

将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。 分析控制联锁单元:由磁氧分析仪完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2含量浓度超限时进行报警和联锁。

混合煤气在线热值分析仪功能特点：

1、 预处理采样装置技术指标

全不锈钢取样探管

可选手动空气或蒸汽吹扫阀门

手动维护控制阀门，方便取样管道清洗

取样气体温度≤800℃

气体粉尘浓度<100g/m3

低温环境下长距离采样管到，采用气体采样管路伴热技术，防止水分、焦油冷凝而堵塞管路

2、分析单元技术指标

测量组分： CO/CO2/CH4/CnHm/H2/O2

测量方法： CO/CO2/CH4/CnHm ---NDIR红外传感器技术、H2---TCD热导检测、O2---长寿命电化学气体传感器技术

测量量程 CO：0~75%

CO2：0~25%

CH4：0~40%

H2：0~75%

CnHm：0-10%

O2：0-5%

测量精度： CO/CO2/CH4/CnHm：≤1%FS

H2/O2：≤2%FS

响应时间： ≤10秒（NDIR）

自动校准： 本仪器内置自动调零装置，可实现无标气自动校准

供电电源： 220V±44V 交流 50Hz±1Hz

输出信号： 标准RS-232、DC 4~20mA电流输出

仪器重量： 约12kg

工作温度： 0～50℃

相对湿度： 5~85%

大气压力： 85~105 KPa

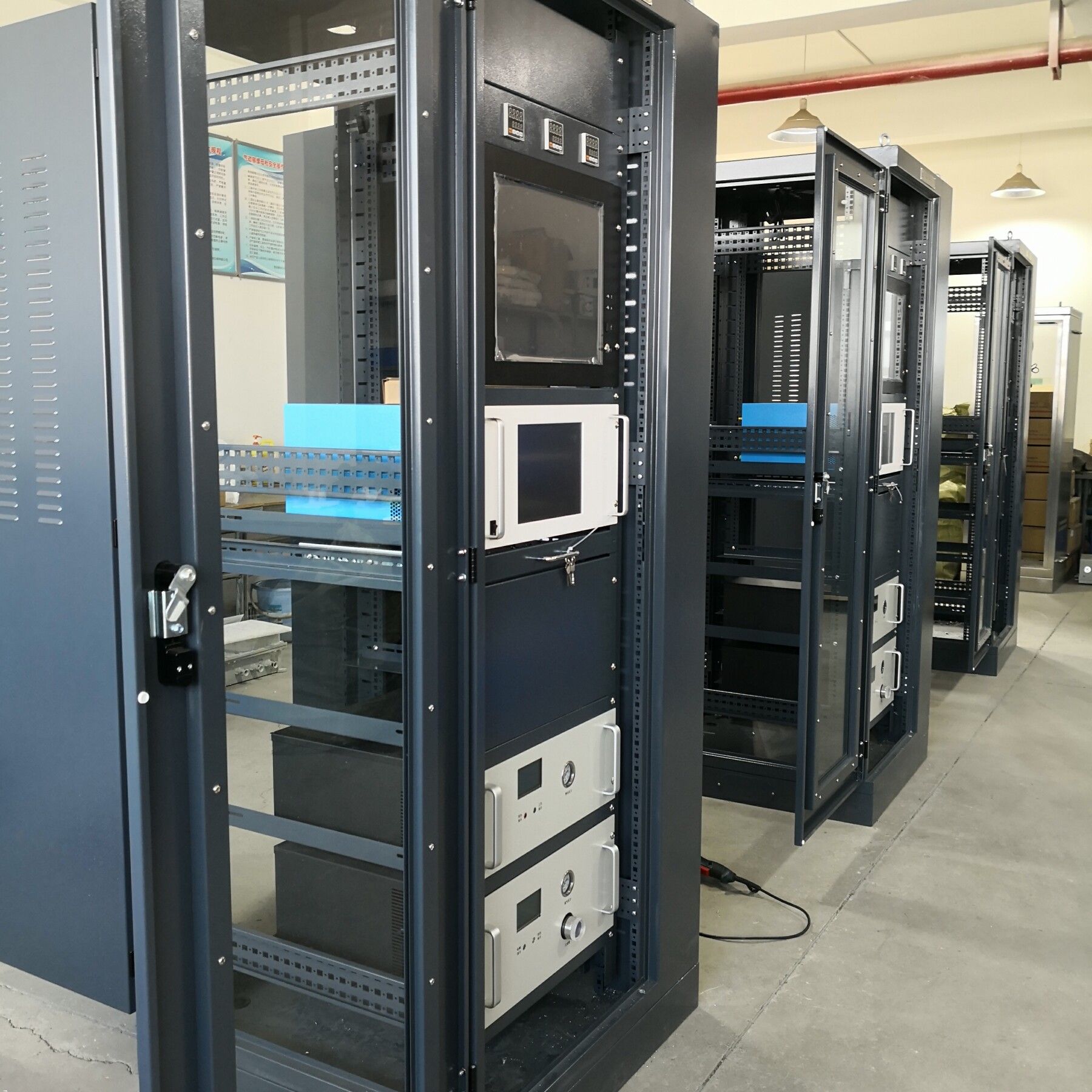

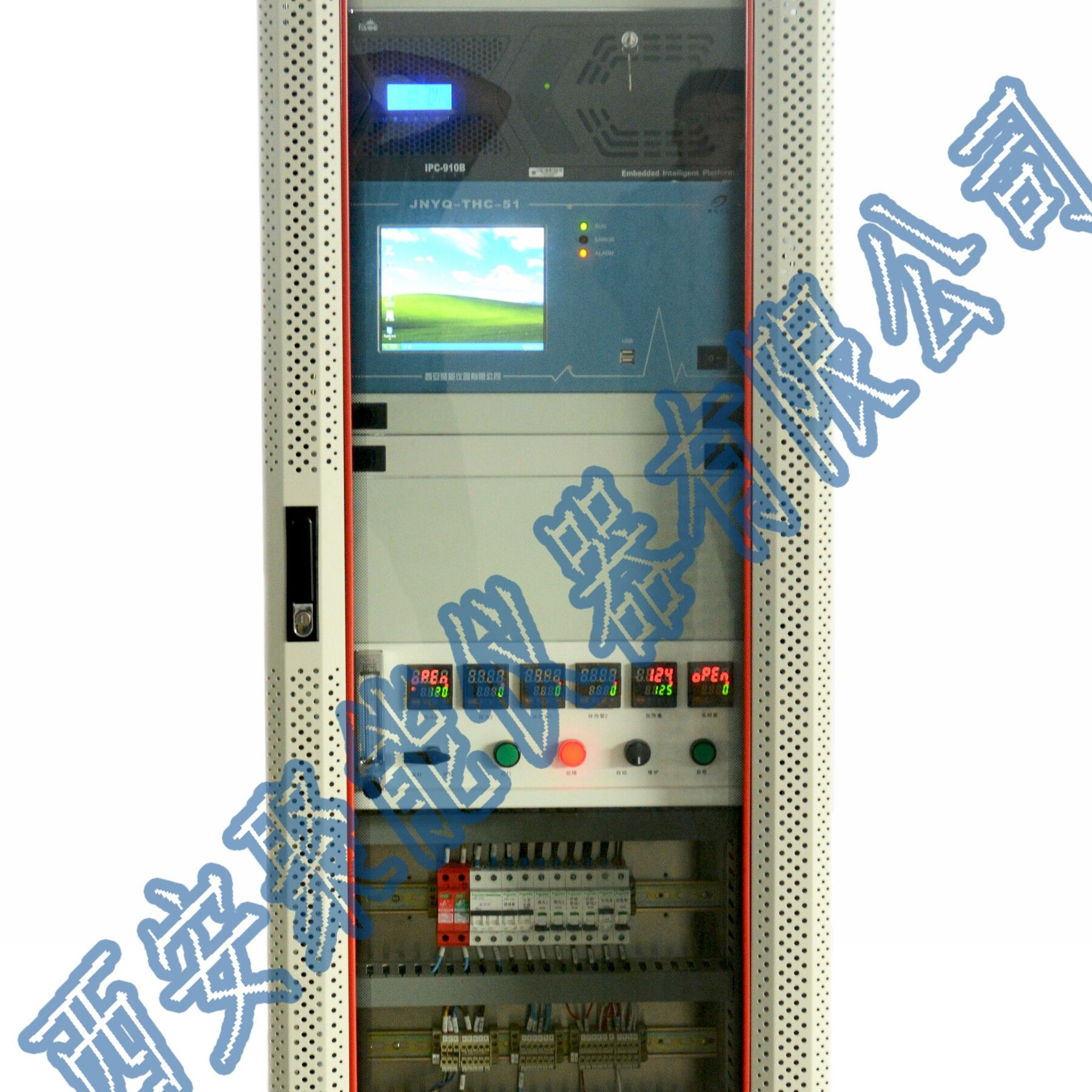

3、分析机柜及控制系统技术指标

机柜：采用标准19英寸机柜，高度1.8m

材质：采用2mm钢板静电喷涂

控制系统：采用西门子PLC，自动控制采样系统运行

水洗：两级水洗装置除尘、除焦

气泵：采用德国进口气泵，保障系统微正压条件下气体取样正常运行，并确保系统的响应时间

除尘：经过水洗以后的气体经过多级精密过滤再到气体分析仪，确保分析仪的稳定运行

除水：采用进口半导体制冷片的高效制冷器，快速冷却分析样气，并采用电磁阀方式自动排水

4、结构及特点

该仪表按功能划分，主要由取样系统、预处理系统、分析控制联锁系统3部分组成。

4.1取样系统

完成样气的现场采集、输送及过滤，然后送入分析机柜内的预处理单元。取样方式采用干法取样，输样管道长度不大于25m。

4.2预处理系统

由西安仪器专利型取样探头、雾过滤器组件、不锈钢结构大容积过滤器组件、除湿器、特制耐腐抽气泵、蠕动排液泵、精细过滤器流量控制器等组成。其功能：完成样气的净化、除尘、除湿、稳压、稳流，其过滤精度可达0.11-1,。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。

4.3分析控制联锁系统

TR-9200型分析系统采用西安聚能仪器有限公司JNYQ-O-11型氧分析仪，完成样气氧含量的在线连续分析，连续输出4～20mA.DC信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2：含量浓度超限时进行报警和联锁。

钢铁及其他金属的冶炼会产生大量的气体，这些气体的分析测量，对钢铁冶金企业的生产优化、能源气回收、环保节能和安全控制具有非常重要的作用。聚能公司生产的TR-9200在线分析系统，不受背景气体交叉干扰，排除了粉尘和视窗污染的影响，响应速度快，是钢铁冶金工业过程气体分析的*佳选择。

TR-9200分析系统采用微正压防尘仪表柜式结构，系统由取样单元、预处理单元、分析单元、标定单元、 PLC联锁控制中枢单元几部分组成。因此是国内*为完善的防尘分析系统。

●

●
