气态污染物因子监测方案采用完全抽取式系统通过专用的超低烟气加热采样探头将烟气从烟道中抽取出来，并经过伴热传输，将烟气传输到烟气分析机柜后进行除尘、超低排放烟气专用冷凝器除水等处理后进入JNYQ-S-81型烟气分析仪进行监测分析，并将监测数据传输至工控机和数采仪进行存储和传输。其分析仪采用DOAS方法，基本原理是利用待测物质分子的窄带吸收特性来区分和反演待测气体的浓度。不受水蒸汽等其他干扰气体影响，且测量原理决定了仪器零点基本无漂移。

锅炉超低改造烟气在线监测系统系统组成

• 烟气成份连续监测系统
• 颗粒物浓度检测系统
• 流量检测系统
• DAS系统

烟气在线监测系统锅炉除尘脱硫改造工程在线监测项目监测子系统特点

l 系统长期可靠,稳定的分析及预处理装置,满足系统长时间稳定正常运行,不需要日常维护。

l 系统符合中华人民共和国环境保护产业标准HJ/T75-2007《烟气排放连续监测技术规范》。

l CEMS系统具有主要仪器部件故障报警和故障自诊断功能,确保系统稳定连续监测。

l CEMS系统提供自动校零,量程校正服务,提高系统分析精度。

l 系统配备独立的反吹管设计：降低安装检修难度,提高采样反吹质量。

l 采样管采用电加热控温干法直接取样方式,辅助环节少,可靠性高。

l 其探头过滤面积大,耐腐蚀,强度高,过滤器效率好。

l 采用PLC控制,自动化程度高,维护工作量小。

n 颗粒物监测子系统

技术特点

l 采用激光背向散射原理；

l 高分辨率,适用于低浓度排放和高浓度排放的监测；

l 单臂安装,无需对光,安装维护简单方便；

l 抗干扰性强,不怕机械振动及烟气两相流温度不均造成的光束摆动；

l 非点测量,具有较大的取样区；

l 校准器就地放置,避免混淆及丢失；

l 采用标准4-20mA工业标准电流输出,连接方便；

l 仪器整体功耗非常小,大约5W左右。

3. 烟气在线监测系统锅炉除尘脱硫改造工程在线监测项目烟气组分监测子系统特点

• 系统长期可靠、稳定的分析及预处理装置，满足系统长时间稳定正常运行，不需要日常维护。
• 系统符合中华人民共和国环境保护产业标准HJ/T75-2007《烟气排放连续监测技术规范》。
• CEMS系统具有主要仪器部件故障报警和故障自诊断功能，确保系统稳定连续监测。
• CEMS系统提供自动校零、量程校正服务，提高系统分析精度。
• 系统配备独立的反吹管设计：降低安装检修难度，提高采样反吹质量。
• 采样管采用电加热控温干法直接取样方式，辅助环节少，可靠性高。
• 其探头过滤面积大，耐腐蚀、强度高、过滤器效率好。
• 采用PLC控制，自动化程度高、维护工作量小。

• 锅炉超低排放改造工程烟气连续监测系统CEMS烟气连续监测系统的设计

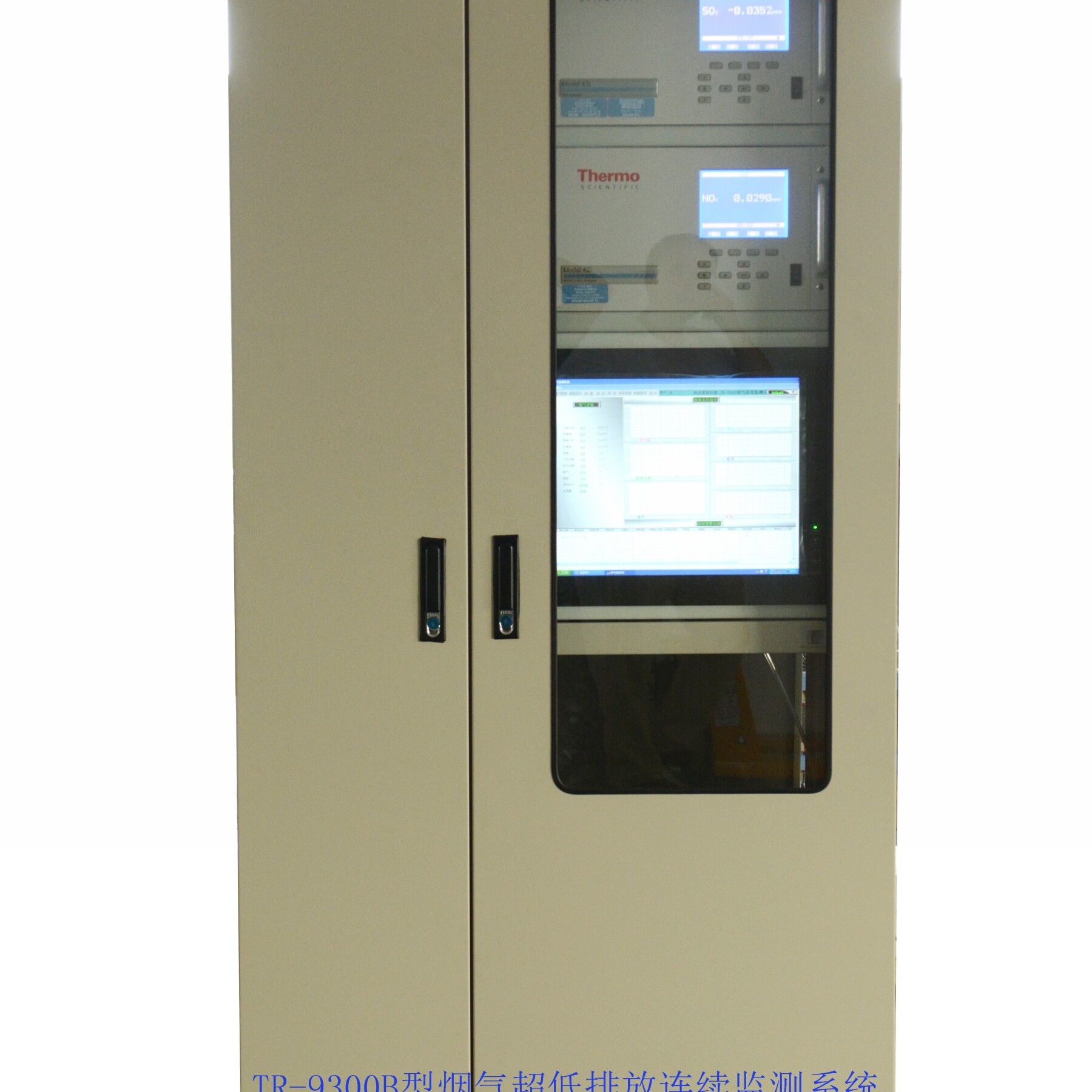

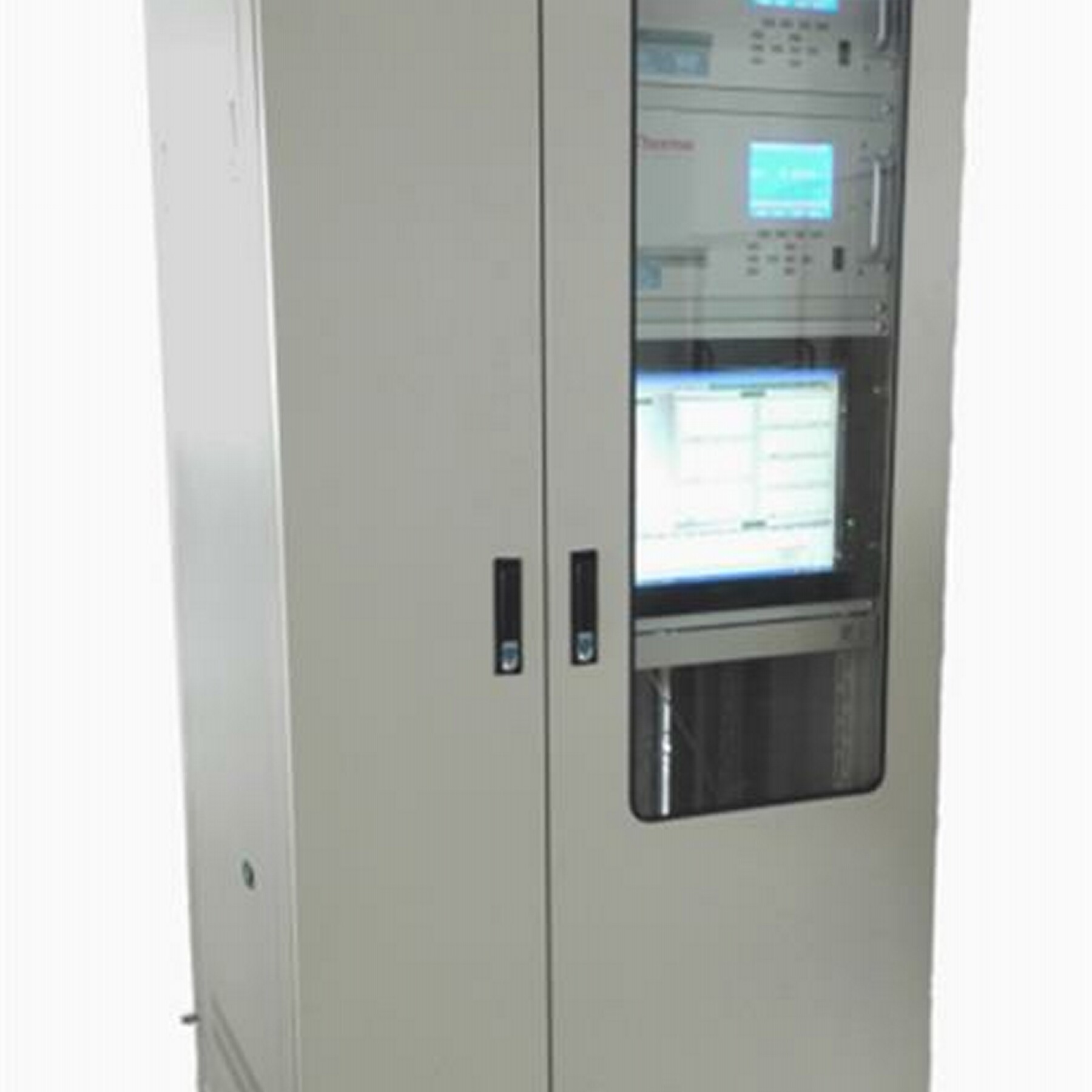

  5.1CEMS烟气分析仪设备名称：烟气连续自动监测系统（简称CEMS）。

  5.2设备型号:（ TR-9300 ）。

  5.3安装位置及监测项目：SO2、O2、NOx、温度、烟尘、压力、流量和湿度。

  5.4安装数量：1套CEMS。

  5.5仪表的输出单位：

  5.5.1 SO₂、NOx、烟尘浓度单位以“mg/Nm³”计。

  5.5.2 烟气含氧量以“%”计。

  5.6 CEMS测量方法CEMS烟气排放连续监测系统

  5.6.1烟气采样方法：直接抽取法（全程伴热法）

  5.6.2 SO2监测方法：紫外差分光学吸收光谱法

  5.6.3 NOx监测方法：紫外差分光学吸收光谱法

  5.6.4 O2监测方法：电化学法

  5.6.5 粉尘监测方法：激光后散射法

  5.6.6 温度检测方法：热电阻

  5.6.7 压力检测方法：差压法

  5.6.8 流量检测方法：皮托管法

  5.6.9   湿度监测方法：电容法
